Productoverzicht

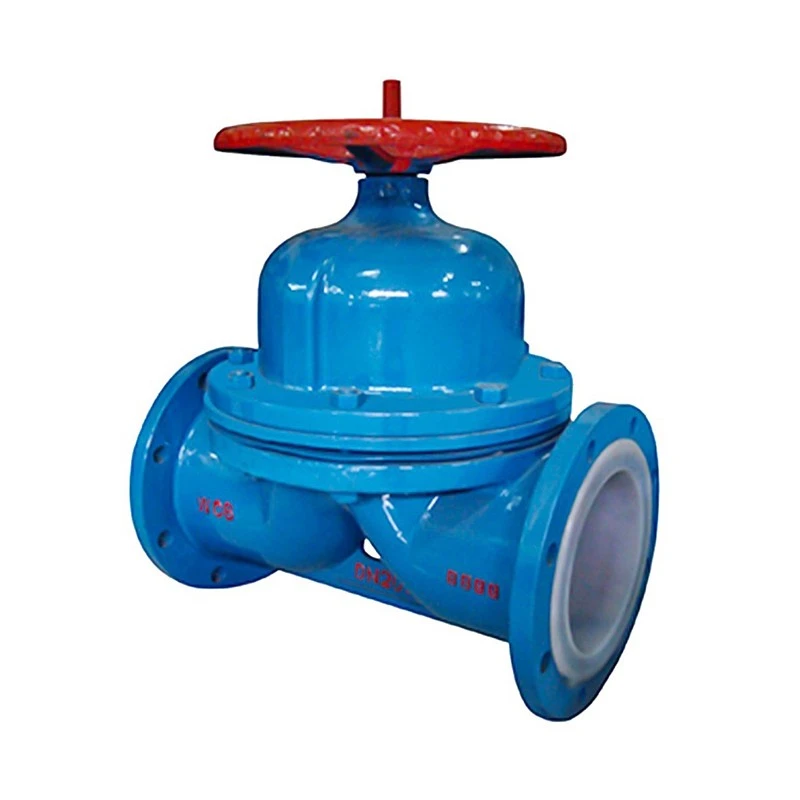

De met rubber gevoerde membraanklep is een gespecialiseerde afsluitklep die een flexibel rubberen diafragma gebruikt als de afdichtingscomponent. Het heeft een unieke structuur waarbij het diafragma de klepholte scheidt van de motorkap van de motorkap en het werkmedium effectief van de actuator isoleert. Dit ontwerp zorgt voor een strakke afdichting en uitstekende weerstand tegen corrosie, waardoor het ideaal is voor verschillende industriële toepassingen.
Werkprincipe
Wanneer het handwiel met de klok mee wordt gedraaid, beweegt de klepsteel naar beneden en drukt het diafragma tegen de stuw of stroomdoorgang om het medium te blokkeren. Het omkeren van de richting opent de klep. Dit mechanisme biedt betrouwbare afdichting en minimaliseert lekkage.
Toepassingen
De met rubber gevoerde membraanklep wordt veel gebruikt in industrieën zoals:
- Biofarmaceuticals
- voedselverwerking
- Power Generation
- chemische en waterbehandeling
Belangrijkste kenmerken en voordelen
1. Lage stromingsweerstand: het onbelemmerde stroompad biedt minimale weerstand en zorgt voor een hogere stroomsnelheid.
2. Corrosieweerstand: het gebruik van verschillende voeringmaterialen zoals NR, NBR en EPDM zorgt voor compatibiliteit met een breed scala aan media.
3. Uitstekende afdichting: het flexibele diafragma biedt superieure luchtdichtheid en vereist een lage slotkracht.
4. Geïsoleerd stroompad: de rubberen voering isoleert het medium van alle bewegende delen en beschermt de stengel en actuator tegen corrosie.
5. Beperkingen: niet geschikt voor media die harde deeltjes bevatten, omdat deze het diafragma kunnen beschadigen en lekkage kunnen veroorzaken.
6. Toepassingsbereik: het meest geschikt voor lage druk en matige temperatuuromgevingen vanwege de aard van het diafragma -materiaal.
Technische specificaties
- Groottebereik: 1/2 "–16" (DN15 - DN400)
- Lichaamsmateriaal: gietijzer, WCB, CF8, CF8M
- Disc -materiaal: CI, WCB, SS304, SS316
- Diafragmiemateriaal: NR, NBR, EPDM
- gevoerd materiaal: NR, NBR, EPDM
- Drukbeoordeling: Klasse 150, PN10 - PN16
- Temperatuurbereik: -20 graad tot 180 graden
- Eindverbinding: Flens (FF, RF), BSPT, NPT
- Structuurstijlen: Weir Type, door middel van manier van een weg, schuin, 3 manieren
- Actuatoropties: handmatig, pneumatisch, elektrisch
Normen van normen
- Ontwerpstandaard: GB 12239, BS 5156
-Face-to-Face Standard: JB 1688, GB/T 12221, BS 5156
- Flens boren: GB 4216, JB 78, BS 4504, ANSI B16.5
- Teststandaarden: API 598, JB/T 9092, GB/T 13927
