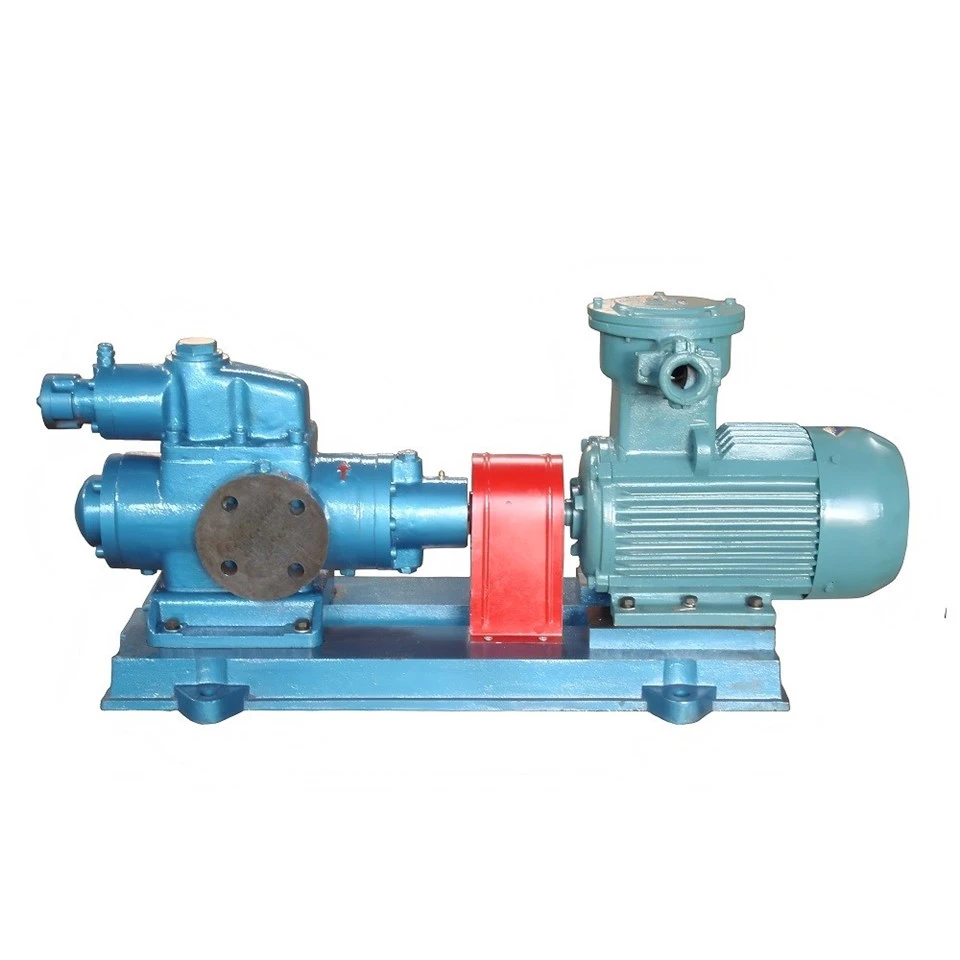

Tweelingschroefpomp

Tweelingschroefpomp

In de industrie is Twin Screw Pump een gebruikte voor een verscheidenheid aan toepassingen, van het overbrengen van gevaarlijke vloeistoffen tot bewegende viskeuze materialen, Twin Screw Pump wordt een algemeen gebruikt voor het verplaatsen van vloeistoffen en het overbrengen van chemicaliën in industrieën zoals voedselverwerking, petrochemische producten, farmaceutische producten, cosmetica en meer {. als hun naam suggereert twee schroeven die rotten in het andere pomp effectief .

Twin Screw Pump is een positieve verplaatsing (PD) -pompen die twee tegengestelde schroeven gebruiken om vloeistof door de pompkamer te duwen . Terwijl de schroeven draaien, worden vochtvakken aangetrokken en worden vervolgens doorgevoerd totdat ze de andere kant moeten ontladen. Degradatie . In sommige gevallen kunnen een of beide schroeven taps toelopen zodat ze aan het ene uiteinde smaller zijn dan het andere . Dit ontwerp helpt de volumetrische efficiëntie te vergroten .

Configuraties van twee schroefpomp kunnen inline of lobtype zijn - elk met zijn eigen unieke voordelen en nadelen die moeten worden overwogen voordat een aankoopbeslissing wordt genomen . Indien geconfigureerd als een inline dubbele schroefpomp, delen beide schroeven een gemeenschappelijke as die parallel loopt aan de middellijn van de woning/pomplichaam . ""

Als u nieuwsgierig bent naar hoe deze veelzijdige pompen in uw bedrijf kunnen worden gebruikt, lees dan verder voor meer informatie over dubbele schroefpompen en hun vele toepassingen .


Twin Screw Pump Code:

Hanteren van verschillende medium zonder solide .
Viscositeit:
1-1500 mm²/s, de viscositeit kan tot 3 x 10 bereiken⁶mm²/s Wanneer de snelheid verlaagd .
Drukbereik: 4,0 mpa
Capaciteitsbereik: 1-2000 m³/h
Temperatuurbereik: -15 graad -280 diploma

Seriecodespecificatie:
W-horizontale pomp V-verticale pomp

Specificatie van grootte en variëteitcode:
De pompen van Chongqing Hongar Industries Co ., Ltd zijn verdeeld in twee consturanties: horizontaal en verticaal zijn er 2, 3,4,5,6,7,7t ', 8,9, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10, 10's en altogether {{11}.

Type codespecificatie:
Twin Screw Pump heeft 3 hoofdconstructies: Z, ZK en Zi .

► Z-lange asontwerp:Verpakkingsafdichting, Douel -eindafdichting of metalen afdichting is vereist
In het ontwerp, wanneer de gemiddelde temperatuur hoger is dan 150-200 graad .

► ZK-short asontwerp:Neem mechanische afdichting, gemiddelde temperatuur aan<120°C.

► Zi-interne lagerontwerp:Neem mechanische afdichting, gemiddelde temperatuur aan<80°C, onlyusedfordeliverylubricantmedium

De leidende kenmerken van de dubbele schroefpomp:

Levering verschillende medium soepel zonder enige verontrustende en pulsatie . Er is aremedium om overal in de Wording-elementen als afdichtingsvloeistof te pompelen die door de constructie van pompbehuizing . alle pomp hebben en kan het vloeibare mengsel leveren met gas of air.}

De hoge zuigprestaties, i . g Zeer lage npshr werd gegarandeerd door het speciale design van pomp .

De externe lager overgenomen die afzonderlijk gesmeerd, dus kan het Medium Divernon-Lubrication Medium . leveren

Aanggenomen synchrone uitrusting, er is geen metaalcontact tussen rotaing -onderdelen, er is geen gevaarlijke zelfs droog draaien in een korte tijd .

Verschillende constructie volledig zoals horizontale, verticale en behuizing met voering, enzovoort op . kan de pomp verschillende schone vloeistof aan zonder vast korrel, laag of highviscositeitsmedium, zelfs een corrosief medium afleveren met een correct materiaal SE-LECTE .


◆ Scheepbouw:Gebruikt voor marine als lading- en strippomp, ballastpomp, smeerbare oliepomp voor hoofdmachine, feul olieoverdracht en spuitpomp, lading of lospump .
◆ Power Plant:Zware en ruwe olieoverdrachtspomp, zware olie brandende pomp .
◆ Chemische industrie:Overdracht voor variovs zuur, alkali -oplossing, hars, kleur, printink, verfglycirine en paraffine wax .
◆ OLIEREFTINY:Breng over verschillende verwarmingsolie, asfaltolie, teer, emulsie, asfalt en ook laden en lossen verschillende olieverwanden voor olietanker en oilpool .
◆ Voedselindustrie:Gebruikt voor brouwerij, fabriek in voedselproducten, SugarRefinery, Tin Factory Totransfer voor alcohol, honing, suikersap, tandpasta, melkcrème, soysauce, plantaardige olie, dierlijke olie en wijn .
◆ Olieveld:Breng over voor verschillende oliegoederen en ruwe olie en etc .

Opmerkingen van het selecteren van pomp:
1, moet er eerst voor zorgen
2, als het gepompte medium met goede 1 ubrication, zoals lub . olie en foodoil, selecteert u de ontwerpzi -pomp die betrouwbaar en economisch is .
3, afhankelijk van de viscositeit van gemiddelde uMder werktemperatuur tochoos de roterende snelheid n: in het geval V kleiner dan of gelijk aan 1000mm²/s, heeft het juist om n {=1450 r/min . te kiezen wanneer v =1000-1500 mm²/s, moet u de NPSH -waarde overwegen {}} if v.<1500mm²/s,please contact with the manufacturer and thespecialist to give you a satisfactory service.
4, Voorlopig Kies de pompgrootte die overeenkomt met de capaciteit en druk die u wenste uit de prestatietabel van serie W . V Twin Screw Pump .
5,Calculate the fluid flowing velocity VF in axial acording to the pitch h from pump performance talbe (for example the size2.1-24,the number 24 means pitch h in mm),VF=n x h/60(m/s).then calculate the NPSHr value as following: NPSHr=(1.5+0.253VF 1.84345+0.0572VF 1.55)*v 0.4146 where: v:vis-cosity (°E) of medium umder working temptrature.take v as value 5° E when v≤40mm²/s,when V>40mm²/s, 1mm²/s =1/7 . 6 graad E.
6, als de npshr van de pomp minder is dan npsh, van zuigpijp, is de geselecteerde pomp correct . Als npshr groter is dan npsh, zou de pompgrootte groter moeten kiezen met toonhoogte minder . en de npshr -waarde opnieuw verifieert .
7, na het selecteren van de pompgrootte, ontdek de verschillende druk △ P, capac-city Q en vermogen N overeenkomend met de viscositeit V van de pomp uit de tabel en kies vervolgens de bewerkingsmotor met voldoende vermogen nm . nm groter dan of gelijk aan k · n . De waarde k wordt weergegeven in de tabel:

8, de werktekening van de foundation wordt ontworpen na het selecteren van de pomp per klant, vraag naar de omtrekafmeting van de eenheid pomp en motor naar de schroefpomp Resesrch Institute van "Chongqing Hongar Industries Co ., Ltd ."
